Le compactage du sable constitue une étape fondamentale dans de nombreux projets de construction et d’aménagement. Que vous travailliez sur des fondations, des remblais routiers ou des plateformes industrielles, maîtriser les techniques de densification du sable garantit la pérennité de vos ouvrages. Cette expertise technique exige une compréhension approfondie des propriétés granulométriques du matériau, des équipements de compactage adaptés et des paramètres de contrôle qualité. Les professionnels du BTP savent qu’un sable mal compacté peut compromettre la stabilité structurelle d’un projet et générer des coûts de réparation considérables.

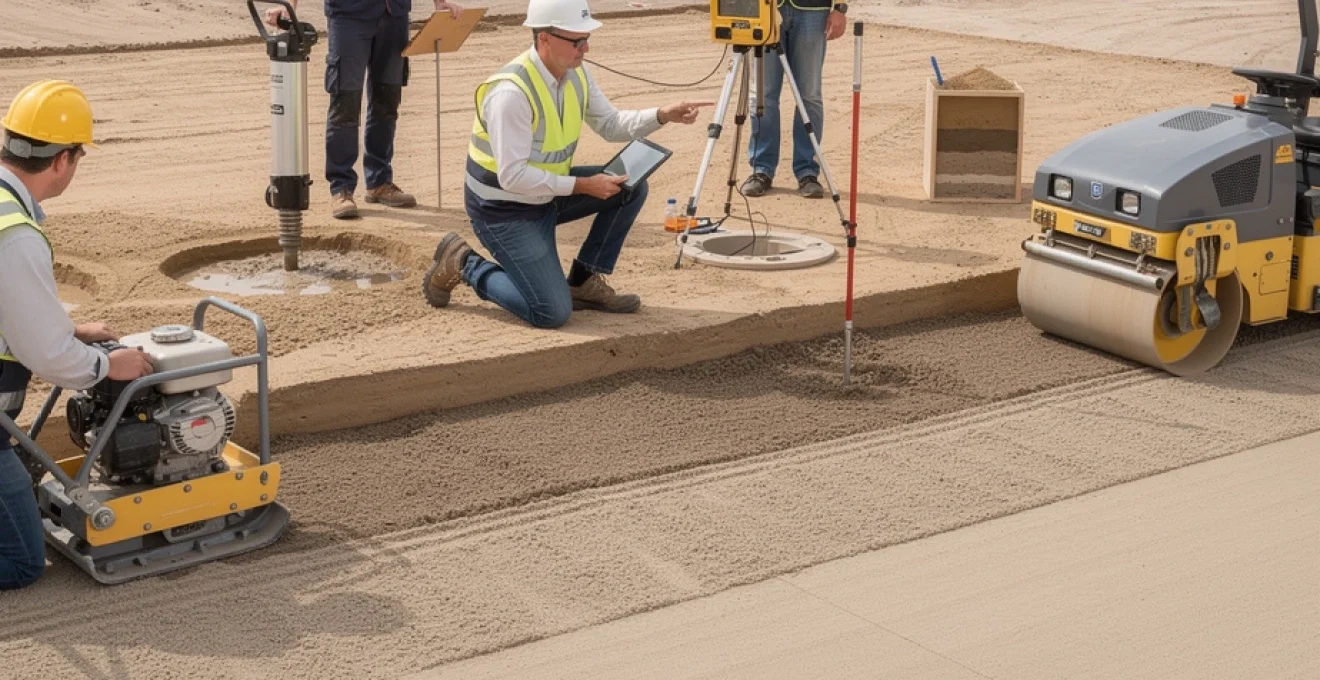

Techniques de compactage mécanique du sable par vibration et percussion
Les méthodes mécaniques de compactage exploitent différents principes physiques pour optimiser la densité du sable. La vibration permet de réorganiser les grains selon un arrangement plus compact, tandis que la percussion applique des forces d’impact qui facilitent l’expulsion de l’air interstitiel. Chaque technique présente des caractéristiques spécifiques qui doivent être adaptées aux propriétés du substrat sablonneux et aux exigences du projet.
Utilisation de la plaque vibrante wacker neuson DPU 6055 pour sable fin
La plaque vibrante Wacker Neuson DPU 6055 développe une force centrifuge de 60 kN avec une fréquence de vibration optimisée à 5 800 tr/min. Cette configuration technique convient particulièrement aux sables fins de granulométrie 0/2 mm, où la surface de contact étendue permet une transmission efficace de l’énergie vibratoire. L’amplitude de vibration de 0,6 mm garantit un compactage homogène sur une profondeur de 40 cm maximum. Pour optimiser les performances, maintenez une vitesse d’avancement comprise entre 15 et 25 m/min selon la densité initiale du matériau.
Compactage au rouleau vibrant bomag BW 80 AD-5 pour grandes surfaces sablonneuses
Le rouleau vibrant Bomag BW 80 AD-5 génère une force centrifuge de 80 kN répartie sur une largeur de travail de 840 mm. Cette machine excelle sur les grandes surfaces sablonneuses grâce à son système d’oscillation bidirectionnelle qui adapte automatiquement la fréquence entre 2 800 et 4 200 vibrations par minute. La pression de contact de 21 kg/cm linéaire permet d’atteindre des taux de compactage de 95 % de l’Optimum Proctor Modifié en 6 à 8 passes croisées.
Technique de dame pneumatique atlas copco LT 6005 sur sable humide
La dame pneumatique Atlas Copco LT 6005 développe une énergie d’impact de 65 Joules à une cadence de 680 coups par minute. Cette technologie s’avère particulièrement efficace sur les sables humides où les forces d’impact facilitent l’évacuation de l’eau interstitielle. Le compactage par percussion permet d’atteindre des densités relatives de 85 à 90 % même avec une teneur en eau supérieure à 8 %. L’utilisation d’un sabot de 280 mm de diamètre répartit l’énergie sur une surface optimale pour éviter le poinçonnement du substrat.
Réglage de la fréquence vibratoire selon la granulométrie du sable 0/2 à 0/
Pour les sables plus grossiers de type 0/4 à 0/8, il est recommandé de diminuer légèrement la fréquence (autour de 3 000 à 3 500 tr/min) tout en augmentant l’amplitude de vibration. Cette combinaison permet de transmettre une énergie plus importante au cœur de la couche de sable, favorisant ainsi le réarrangement des grains de plus gros diamètre. À l’inverse, sur un sable très fin 0/2, une fréquence élevée avec une faible amplitude limite le risque de ségrégation et de « flottement » en surface. En pratique, vous ajusterez toujours la fréquence vibratoire en fonction de la courbe granulométrique fournie par le laboratoire géotechnique et des essais préalables réalisés sur une zone test.
Paramètres techniques de densification optimale du sable de remblai
Pour bien tasser du sable, les réglages de vos engins ne suffisent pas : il est indispensable de s’appuyer sur des paramètres géotechniques mesurables. Les normes françaises encadrent précisément la notion de densité relative, de teneur en eau optimale et de contrôle in situ. Autrement dit, vous ne compactez pas “au feeling”, mais en visant des valeurs cibles définies par les études préalables ou les prescriptions de marché.
Calcul de l’indice de densité relative dr selon la norme NF P94-061-1
L’indice de densité relative Dr caractérise le degré de tassement d’un sable par rapport à ses états de référence (état le plus lâche et état le plus dense). Selon la norme NF P94-061-1, il se calcule à partir des masses volumiques sèches mesurées au laboratoire : γd (état en place), γdmax (état le plus dense) et γdmin (état le plus lâche). L’expression simplifiée est la suivante :
Dr = (γd - γdmin) / (γdmax - γdmin) × 100
En pratique, on vise généralement un Dr ≥ 70 % pour des dallages et ≥ 80–85 % pour des voiries ou plateformes fortement chargées. Un sable à faible Dr se comportera comme un coussin instable : sous la charge, les grains se réarrangent encore et génèrent des tassements différentiels. À l’inverse, un Dr élevé traduit un squelette granulaire bien verrouillé, capable de reprendre les efforts sans déformations significatives.
Détermination de la teneur en eau optimale proctor modifié NF P94-093
Le compactage du sable atteint son efficacité maximale lorsque la teneur en eau est proche de l’optimum Proctor. La norme NF P94-093 (Proctor modifié) définit un protocole d’essais en laboratoire permettant de déterminer, pour un effort de compactage donné, la teneur en eau wopt qui conduit à la masse volumique sèche maximale γdmax. Concrètement, l’échantillon de sable est compacté en plusieurs couches sous énergie normalisée, pour différentes teneurs en eau, puis on trace la courbe γd = f(w).
Dans la plupart des cas, les sables de remblai présentent un optimum Proctor modifié compris entre 6 et 12 % d’eau. Travailler en dessous de cet optimum conduit à un matériau trop sec, difficile à densifier, tandis qu’un excès d’eau joue le rôle de lubrifiant et diminue la densité atteignable. Sur chantier, vous recherchez donc à approcher cette teneur en eau optimale en arrosant légèrement un sable trop sec, ou en laissant ressuyer un remblai trop humide avant de le compacter.
Mesure de la densité in situ par gammadensimétrie troxler 3440
Une fois le sable compacté, comment vérifier objectivement la densité obtenue sans fouiller la couche ? Les contrôles in situ par gammadensimétrie répondent à cette problématique. L’appareil Troxler 3440, largement utilisé en France, utilise une source radioactive scellée pour mesurer la masse volumique humide et, par corrélation, la masse volumique sèche du sable compacté. L’opérateur positionne la sonde sur la surface ou dans un pré-trou, puis lance une série de mesures de quelques minutes.
Les résultats sont ensuite comparés aux valeurs de référence issues des essais Proctor modifié pour calculer un pourcentage de compactage (par exemple 95 % de γdmax). Cette méthode présente l’avantage d’être rapide, non destructive et de permettre un suivi quasi temps réel de la qualité du compactage. En phase d’exécution, vous pouvez ainsi ajuster le nombre de passes de plaque vibrante ou de rouleau si les densités mesurées restent insuffisantes.
Contrôle qualité par essai au pénétromètre dynamique léger PDL
Le pénétromètre dynamique léger (PDL) offre une méthode complémentaire pour contrôler la qualité du compactage du sable. L’appareil se compose d’une tige munie d’une pointe normalisée, enfoncée dans le sol par des chocs répétés d’une masse tombante. On enregistre le nombre de coups nécessaire pour atteindre une profondeur donnée (par exemple 10 ou 20 cm). Plus le matériau est compact, plus le nombre de coups par 10 cm augmente.
Les courbes d’interprétation établies par retour d’expérience permettent de relier le nombre de coups au module de déformation et à un niveau de portance acceptable. Sur un remblai sablonneux de qualité, vous viserez des valeurs de pénétromètre compatibles avec les exigences du cahier des charges (par exemple module EV2 > 50 MPa pour des voiries légères). Le PDL se révèle particulièrement utile pour repérer les zones hétérogènes ou insuffisamment compactées, là où un simple contrôle visuel pourrait vous induire en erreur.
Préparation et conditionnement du substrat sablonneux avant compactage
Un compactage performant commence bien avant l’arrivée de la plaque vibrante ou du rouleau. La préparation du lit de sable conditionne en grande partie la densité finale que vous pourrez atteindre. Imaginez le compactage comme le repassage d’un tissu : si le textile est froissé, humide à l’excès ou couvert d’impuretés, le résultat ne sera jamais parfaitement lisse, quels que soient la qualité du fer et le temps passé.
Dans un premier temps, il est essentiel de mettre à nu un support propre et porteur, débarrassé des matériaux organiques et des zones décomprimées. Tout élément instable (terre végétale, boues, poches d’argile) doit être purgé et remplacé par un matériau sain, éventuellement stabilisé. Vous installez ensuite, si nécessaire, un géotextile de séparation pour éviter la migration des fines et la pollution du sable par le sol sous-jacent, ce qui dégraderait la portance à moyen terme.
Le conditionnement du sable passe également par un réglage soigneux de sa teneur en eau. Les apports se font en pluie fine au moyen d’un tuyau d’arrosage ou d’une rampe d’aspersion pour garantir une humidification homogène. Vous évitez les apports massifs localisés qui créent des zones boueuses difficiles à rattraper. Un test simple consiste à former une boule de sable dans la main : elle doit se tenir sans s’effriter, mais se désagréger facilement sous une légère pression.
Enfin, avant toute opération de compactage, vous procédez à un premier réglage altimétrique au râteau ou à la lame niveleuse pour approcher la cote finale. Plus la surface est régulière, plus l’énergie de compactage se répartit de façon uniforme. À ce stade, la maîtrise de l’épaisseur de la future couche compactée (généralement 10 à 25 cm pour du sable) est déterminante : tasser une couche trop épaisse revient à vouloir compresser un matelas en une seule fois, l’énergie ne parvient pas jusqu’au cœur du matériau.
Méthodologie de mise en œuvre par couches successives de sable compacté
La mise en œuvre par couches successives représente la règle d’or du compactage du sable. Plutôt que de déposer 40 ou 50 cm de remblai en une seule fois, vous travaillez en épaisseurs maîtrisées, chacune faisant l’objet d’un damage complet. Cette approche peut sembler plus longue, mais elle garantit une densité homogène sur toute la hauteur et évite les tassements différés qui apparaissent parfois plusieurs mois après la mise en service de l’ouvrage.
En pratique, l’épaisseur de couche non compactée se situe généralement entre 15 et 25 cm pour un sable de granulométrie 0/4 ou 0/6, et peut être légèrement augmentée pour des sables 0/8 bien gradués, sous réserve de disposer d’un matériel de compactage suffisamment puissant. Chaque couche est étalée, réglée puis compactée selon une trame de passes parallèles, décalées de la moitié de la largeur de l’outil. Sur les grandes surfaces, il est recommandé de croiser les passes à 90° pour améliorer encore la régularité.
Entre chaque levée de sable compacté, vous réalisez un contrôle rapide de la densité (par gammadensimètre ou PDL lorsque les exigences sont élevées, ou par essais de plaque de chargement pour des projets plus courants). Si les résultats sont insuffisants, vous augmentez le nombre de passages ou ajustez la teneur en eau avant de poursuivre. Cette boucle “mise en œuvre – compactage – contrôle” vous permet de fiabiliser progressivement l’ensemble du remblai.
Sur les zones en pente ou les talus sablonneux, la méthodologie par couches successives impose un phasage plus fin. Vous travaillez alors en banquettes horizontales, en commençant par la base du talus et en remontant progressivement. La compaction s’effectue toujours perpendiculairement à la pente, jamais dans le sens de la plus grande pente, afin de limiter les risques de glissement et d’assurer un bon verrouillage granulaire.
Contrôle de conformité et réception des travaux de compactage sablonneux
Une fois le sable tassé et les différentes couches mises hors d’eau, vient l’étape cruciale du contrôle de conformité. C’est à ce moment que l’on vérifie que le compactage atteint bien les objectifs définis par les études géotechniques et les documents contractuels (CCTP, normes DTU, recommandations du maître d’œuvre). Le contrôle porte à la fois sur la densité, la teneur en eau, la planéité et le respect des altimétries.
Les essais de densité in situ (gammadensimétrie type Troxler 3440, essai au sable, membrane gonflable) sont comparés aux valeurs de référence Proctor modifié. On exige généralement une densité sèche minimale de 95 % de γdmax pour des dallages courants et jusqu’à 98 % pour des ouvrages fortement sollicités (zones de stockage lourd, voiries industrielles). En complément, des contrôles au pénétromètre dynamique léger ou à la plaque de chargement permettent de vérifier la portance globale de la plateforme sablonneuse.
Le maître d’œuvre ou le bureau de contrôle peut également exiger des relevés topographiques pour confirmer le respect des cotes de projet, notamment lorsque le lit de sable sert de support direct à une dalle béton ou à une couche de forme routière. Une planéité insuffisante ou des surépaisseurs localisées de sable non compacté peuvent en effet engendrer des variations d’épaisseur de béton ou de grave bitume, avec des conséquences structurelles et économiques non négligeables.
La réception des travaux de compactage sablonneux s’appuie donc sur un faisceau d’indices : conformité des rapports d’essais, absence de zones molles détectées au passage des engins, respect des épaisseurs et des altimétries, mais aussi bonne tenue du support lors des interventions ultérieures (ferraillage, circulation d’engins). En cas de non-conformité ponctuelle, des reprises localisées sont possibles : décompactage, réglage de la teneur en eau, puis nouveau passage de la plaque vibrante ou du rouleau. En formalisant rigoureusement cette phase de contrôle, vous sécurisez la suite du chantier et la durabilité de l’ouvrage construit sur votre sable compacté.
